产品功能特性

  • 钎焊板式换热器
  • 可拆板式换热器
产品用途

板式热交换器用于广泛的各类传热应用需求,如制冷、采暖、工业加热和冷却等。

板式换热器构造

钎焊板式换热器基本结构是由前后端板和中间波纹板构成。接头可根据实际应用定制。波纹板在真空钎焊过程中,各波纹板间的每个接触点处形成一个焊点。板式热交换器包含2个独立的流道,换热介质通过流道板四角位置开孔形成的孔道被导入板组,并分配到波纹状流道板之间形成的流道中进行热交换。

材质

宝得钎焊板式换热器的板材有304 和 316 两种不锈钢

压力

铜钎焊板式热交换器最大设计压力: 30 bar / 45 bar
镍钎焊板式热交换器最大设计压力: 20 bar

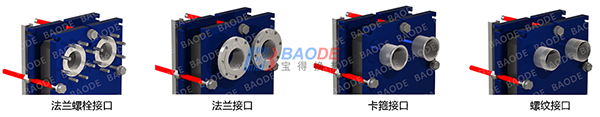

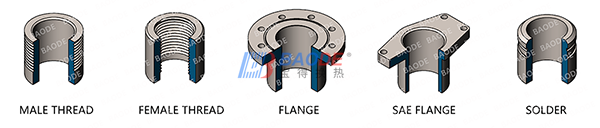

接口形式

宝得型号

型号规格汇总表

  • 钎焊板式换热器
  • 可拆板式换热器
型号 BL14 BL20 BL26 BL26C BL50 BL95 BL120 BL190 BL200 BL600
宽 A (mm) 78 76 111 124 111 191 246 307 321 429
高 B (mm) 206 310 310 304 525 616 528 696 738 1398
厚 E (mm)  9+2.3n 9+2.3n 10+2.36n 13+2.4n 10+2.35n 11+2.35n 13+2.36n 13+2.75n 13+2.7n 22+2.78n
 水平接口中心距 C (mm) 42 42 50 70 50 92 174 179 188 220
  垂直接口中心距 D (mm) 172 282 250 250 466 519 456 567 603 1190
 最大承压 [Mpa]  3 3 3/4.5 3 3/4.5 3/4.5 3 3 2.1 1.5
最大流量 [M3/h]  3.6 3.6 8.1 8.1 12.7 39 42 100 100 300
重量 [kg]  0.6+0.06n 1.0+0.08n 1.3+0.12n 2.2+0.16n 2.6+0.19n 7.8+0.36n 7.2+0.52n 12.5+0.72n 13+0.75n 31.8+1.73n
型号 BL100 * BL210 *
宽 A (mm) 248 322
高 B (mm) 495 739
厚 G (mm)  10+2.15n 13+2.55n
上方水平接口中心距 C (mm) 157 205.2
下方方水平接口中心距 D (mm) 168 224
  气侧接口垂直中心距 E (mm) 405 631
水侧接口垂直中心距 F (mm) 408 568
最大承压 [Mpa]  3/4.5 3/4.5
最大流量 [M3/h]  42 100
重量 [kg]  6.5+0.37n 13+0.78n
* BL100 & BL210 are Daul Circuit
